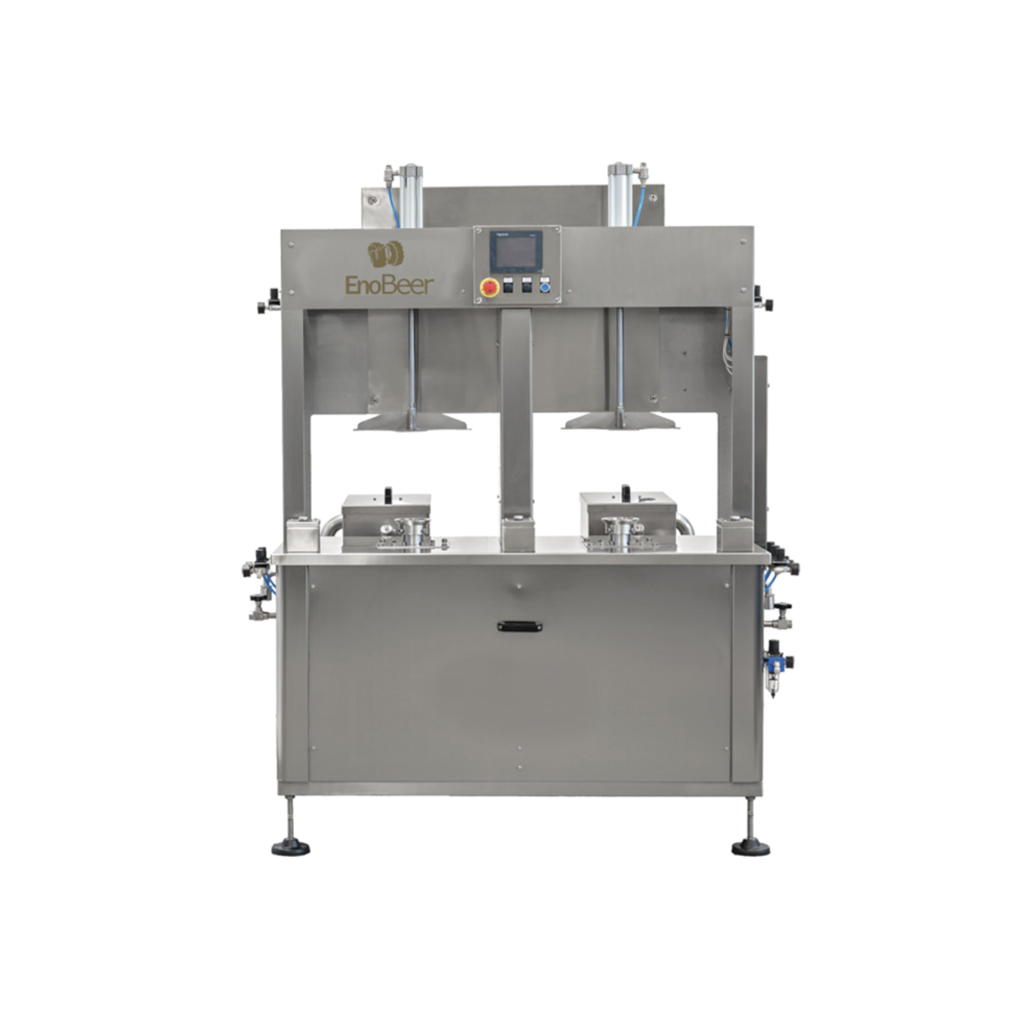

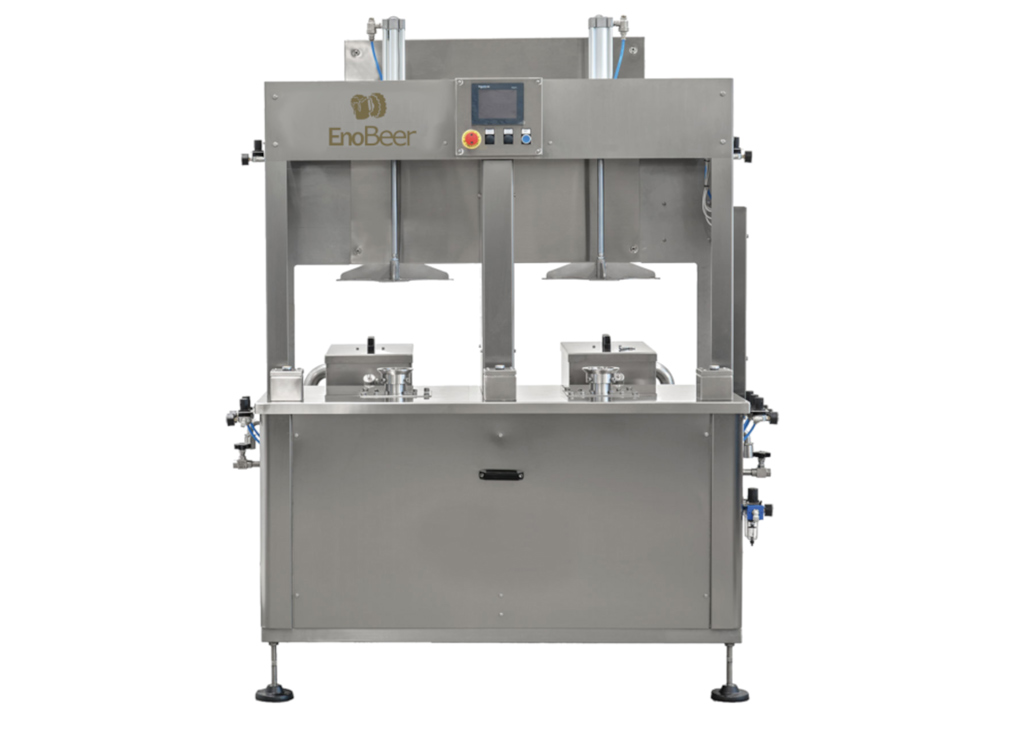

Monoblocco di Lavaggio e Riempimento Fusti a 2 Valvole

DESCRIZIONE

CARATTERISTICHE TECNICHE

Contenitore                         Tipo: Fusti in inox

Fondo: Rotondo

Capacità: Da 10 a 50 lt.

Diametro: Da 200 a 350 mm

 CARATTERISTICHE DI COSTRUZIONE E FUNZIONAMENTO

Struttura                                               Lamiera in acciaio inox Aisi 304

Basi di sostegno                                 Tubo in acciaio inox Aisi 304- 50×50 mm

Piede                                                   Barra filettata 16mm in inox, regolabile in altezza +/-50

Quadro ed impianto elettrico           incluso

La macchina, costruita interamente in acciaio inox Aisi 304, è idonea per il lavaggio ed il riempimento di fusti di diversi formati. Le regolazioni per il cambio formato richiedono pochi secondi.

L’operatore caricherà i fusti ribaltandoli manualmente per posizionarli al di sotto dell’ugello di lavaggio e riempimento.

Per mezzo dei pistoni situati sulla parte alta della macchina, i fusti vengono compressi sull’ugello facendo aprire la testina e permettendo cosi la fuoriuscita del prodotto residuo ancora all’interno. Al termine di questa fase inizia il ciclo di lavoro con i seguenti passaggi :

  • 1° lavaggio con prodotto basico (soda) ad alta temperatura 70-80°
  • Soffio d’aria sterile che elimina dai circuiti della macchina la soda residua
  • Risciacquo
  • 2° Lavaggio con prodotto acido (peracetico)
  • Soffio d’aria che elimina dai circuiti della macchina il peracetico residuo
  • Risciacquo
  • Soffio per eliminare l’acqua in eccesso
  • Pressurizzazione del fusto
  • Riempimento

Tutti i passaggi sopracitati sono gestiti in automatico tramite un PLC. Mediante il pannello touchscreen è possibile per l’operatore modificare tempi  e numero dei lavaggi a seconda delle necessità.

A questo punto il fusto è pronto per essere riempito con il prodotto (birra, vino, etc..), viene pressurizzato e la fase di riempimento inizia secondo i tempi impostati.

Un sensore segnala il raggiungimento del livello massimo; nel caso di birra e spumanti il sistema riconosce la differenza tra prodotto e schiuma per garantire un livello massimo effettivo e preciso.

A ciclo di riempimento terminato, l’operatore sostituirà il fusto e procederà a riavviare l’intero processo.

TABELLA COMPARATIVA

Ingombro: 1550 x 1600 x 2200

  • Produzione oraria : 20 fusti di capacità 25 Lt/h circa (impostando tempi standard)
  • Consumo d’acqua : Dai 150 L/H (variabile a seconda dei tempi configurati)
  • Potenza istallata: 7 KW
  • Tensione di alimentazione: 400V 50HZ+N+T*
  • Pressione acqua dalla rete o pompa: minimo 2,5 bar
  • Prodotti da utilizzare per lavaggio: acqua con prodotto chimico (soda e acido peracetico)
  • Temperatura per acqua con soda: Max 80° C ma si consiglia 60/70° C
  • Valvole pneumatiche di scambio
  • Vasca di recupero prodotto lavaggio
  • Software di gestione impianto
  • Pannello di controllo touchscreen + PLC
